Atualmente os equipamentos necessitam ser certificados de acordo com a sua compatibilidade Eletromagnética. O teste de EMC é realizado para garantir que um dispositivo, equipamento ou sistema funcione sem degradação e ao mesmo tempo não seja fonte de interferência.



Conheça a nossa linha de produtos para teste EMC da Schloeder.

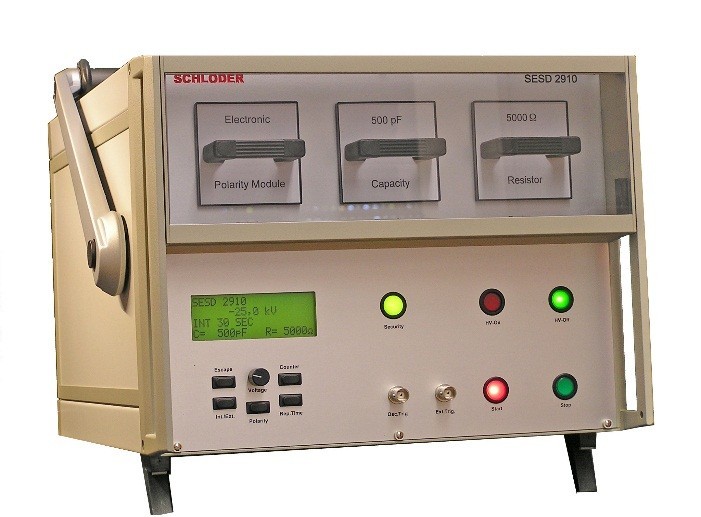

ESD – Sistema de Teste de 30KV – SESD 2910



O gerador de teste SESD 2910 foi desenvolvido especialmente para “Imunidade à Prova de Perturbação de Dispositivos Eletro-explosivos (EED) para Pulsos de Descarga Eletrostática”.


O SESD 2910 simula a descarga eletrostática, conforme definido na norma EN 13763-13 de março de 2004 e no padrão militar VG 95378-11, de maio de 1997.



  • Tensão de Teste até 30 KV
  • Atende as normas EM 13763-13, VG 95378-11 ou uma norma especificada pelo cliente.
  • Módulos capacitivos de 150 pF até 5000pF
  • Módulos resistivos de 0,5 ohm até 5000 ohm.
  • Controle Remoto












Gerador de Surge / Hibrido – CWG 2500 / 1500



O gerador de teste CWG 2500/1500 simula pulsos de alta energia e é adequado para a implementação de testes EMC de sistemas e equipamentos de acordo com a norma IEC / EN 61000-4-5.



  • Tensão de 200 V até 4400 V
  • Forma de onda 1,2 / 50 µs
  • Corrente de 100 A até 2200 A
  • Forma de onda 8 / 20 µs
  • Medição de tensão e corrente durante descarga
  • 1 fase até 16 A
  • Função memória










Gerador e analisador de Campo Magnético – MGA 1030

O gerador e analisador de campo magnético compacto MGA 1030 permite testes de sensibilidade contra campos magnéticos CC a 250 kHz de acordo com a norma EN 55103-2 e a medição segundo a EN 55103-1.
Além disso, os testes de EMC são possíveis de acordo com vários padrões, como automotivo, aviônico e MIL-STD.



  • Atende as seguintes normas EN 55103-1/2, IEC 61000- 4- 8, ISO e MIL-STD
  • Geração e Medição de campos magnéticos CC até 250 kHz
  • Campos de até 1000 A/m
  • Radiação / sensores loop de acordo com EN 55103-1/2 e MIL-STD-461 disponível
  • Caso necessite de opcionais nos consulte
SESD 216 / 230 / 30000 – Simulador ESD 16,5 / 30 KV

O Simulador SESD 216 (Possui os modelos SESD 230 e o SESD 30000 que são de 30KV) simula uma descarga eletrostacia como definido na norma IEC / EN 61000-4-2. Dependendo do equipamento sobre teste e sobre as configurações de teste do laboratório. A norma IEC mostra 2 métodos para realizer o teste:



Descarga pelo ar

Com esse método o SESD 216 precisa ser movido para a EUT. A descarga da maior tensão acontece no ar. A tensão pode ser variada de 200V até 16.500V. O tempo de subida muito curto de cada pulso único gera um espectro de RF e de interferência.



Descarga por contato

A descarga dos elétrodos com uma forte ponta é conectada ao EUT. O interruptor de descarga é um relé de vácuo. Esse método reduz a interferência de parâmetros como velocidade de chegada, amplitude, humidade e temperatura.

Gerador de Burst 125 KHz / 2 MHz – SFT 2400 / 1400 / 1420

O Gerador de Burst SFT 2400 com rede de acoplamento integrada simula transientes elétricos rápidos (EFT) conforme definido nos padrões IEC 61000-4-4. Devido ao tempo de subida muito curto de 5 ns, os pulsos individuais geram um espectro de banda larga de RF de até 300 MHz.

A operação simples ocorre através de um display de toque colorido capacitivo. Todos os parâmetros são claramente exibidos sem menus aninhados e podem ser alterados rapidamente tocando e usando um codificador rotativo digital. Os níveis de teste normativo 1, 2, 3 e 4 são programados, os processos de teste adicionais podem ser armazenados através da função de memória.



A Schloeder possui outros modelos que são o SFT 1400 e o SFT 1420 com as características abaixo:



  • Frequência até 125 KHz (até 2 MHz no SFT 1420)
  • 500 pulsos (max. De 2000 pulsos no SFT 1420)
  • Burst contínuo até 2,5 KHz (Burst contínuo até 15 KHz)
  • Funções especiais: “Real-Burst”, “Sweep”, “IFM”.
  • 1 fase até 16 A
  • Função memória
Gerador para Condução RF – CDG 6000

O gerador CDG 6000 é um gerador compacto para geração de interferência senoidal de alta frequência de acordo com a norma IEC / EN 61000-4-6. Perturbações irradiadas que atuam em um sistema, geralmente têm um comprimento de onda maior que o comprimento da borda de um único componente do sistema.

No entanto, sempre volta a influências de acoplamentos em linhas de suprimento e sinal. Com a ajuda de redes de acoplamento ou braçadeiras de acoplamento, essas perturbações são injetadas diretamente nas linhas de alimentação ou de sinal.



  • Potência interna amplificada 25 W ou 75 W
  • Voltímetro RF 10kHz até 400MHz, + 30dBm até -40dBm
  • Geradores compactos
  • 150 kHz – 250 MHz CDG 6000/-75 IEC 61000-4-6 Ed. 4.0
  • 10 kHz – 250 MHz CDG 6000-75_10 IEC 61000-4-6, IEC 61326-3-2
  • Completo com software e cabos
  • Para saber sobre os opcionais entre em contato conosco.
